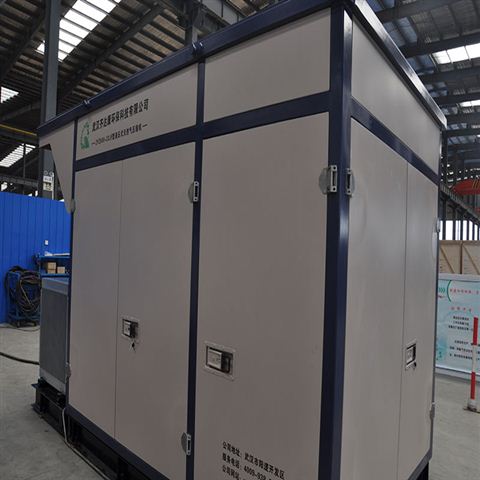

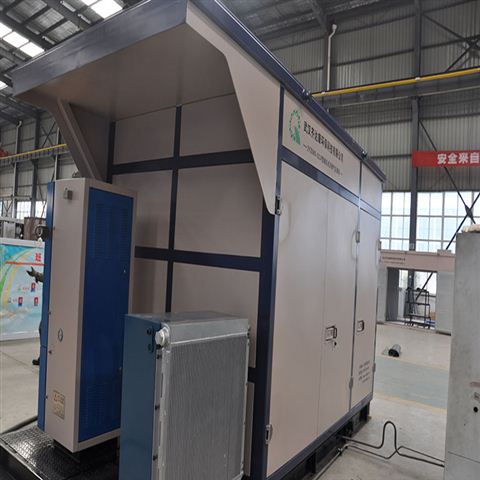

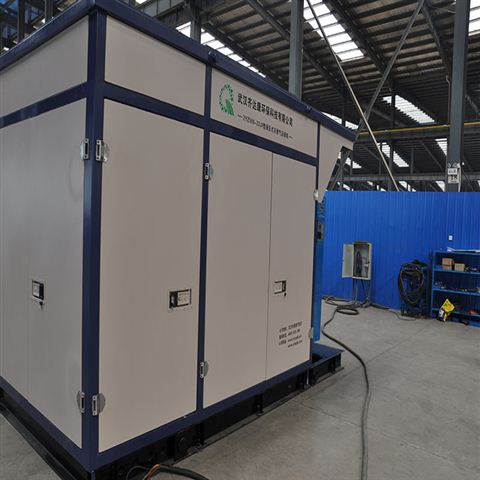

一、齐达康500Nm3/h集成式加气站设备产品概述

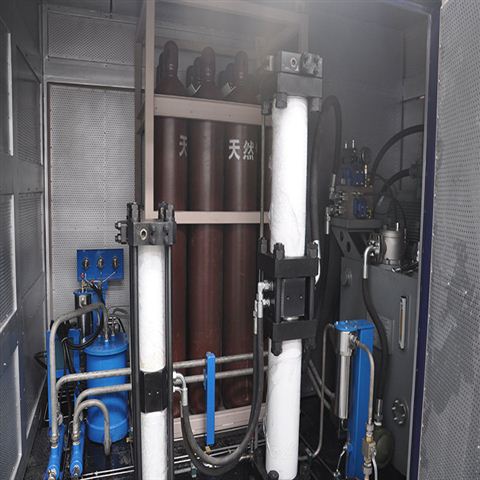

齐达康机组型号为2YZ500-22JF型液压式加气站设备。压缩机组采用整体撬装加隔声罩结构，主要由主机气缸、液压工作站、控制系统元件、管路阀件、冷却系统、底座系统、隔声房体等组成。压缩机撬体内集成有1组PLC防爆控制柜、1m3水容积的缓冲罐、1台加气机。压缩机采用两缸两级压缩，驱动机采用两台防爆电机。各级排气及液压油采用混冷冷却，风扇由单独防爆电机驱动。机组的控制采用PLC可编程控制器，配置相应的人机界面、一次仪表、变送器、具有对机组的控制、检测报警和停机之功能，实现机组的自动运行和保护。机组布置在撬座上，压缩机的进气、排气、各级过滤器的排污、安全阀放空等均接至撬边；所有动力电缆、控制电缆等均接至设备内的防爆控制柜，撬外由用户配置。设备整体结构紧凑，用户现场安装方便，使用安全可靠。
二、齐达康500Nm3/h集成式加气站设备参数指标
|
主 要 技 术 参 数 |
工作温度（℃） |
-40～40 |
|
进气压力(MPa) |
3-20 |
|
|
排气压力(MPa) |
25 |
|
|
平均排气量(Nm3/h) |
500 |
|
|
单台设备日产气量（Nm3） |
5000 |
|
|
主电机功率（kW） |
22 |
|
|
平均耗电量（KWh/ Nm3） |
0.04 |
|
|
噪声（dB(A)） |
70 |
|
|
外型尺寸(mm) |
4640×2560×2730（长×宽×高） |
|
|
气瓶组（m3） |
1 |
|
|
防爆控制柜（组） |
1 | |
|
售气机（台） |
1 | |
|
标 配 |
房体 |
集成式 |
|
电机 |
西门子（中国） 或 南阳防爆 |
|
|
主要液压阀件 |
华德、油研 |
|
|
控制柜PLC |
西门子（中国） S7-200 防爆型 |
|
|
阀门、接头 |
进口件 |
|
|
气瓶组 |
国内知名品牌 |
|
|
售气机 |
华气厚普或重庆耐德 双枪三线 |
|
|
选 配 |
选配一 |
防爆加热器，适用于北方低温环境。 |
|
选配二 |
空间加热器，适用于北方低温环境。 |
|
|
选配三 |
高压卸气软管 美国 派克 |
|
| 标准 |
JB/T 11422-2013 汽车加气站用液压天然气压缩机 |
|
