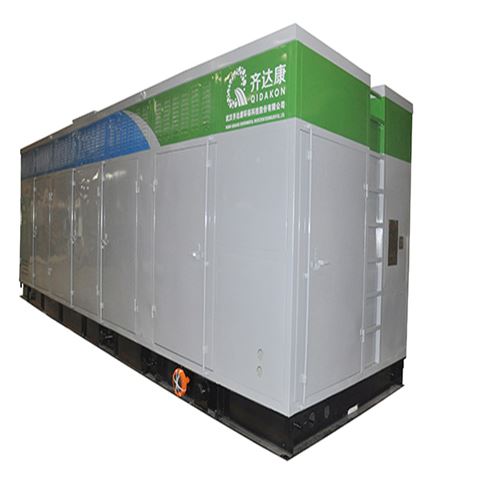

撬装式井口气回收处理装置

■YC1500-74型撬装式井口气回收处理装置简介

本回收装置共分五大系统：

1.进气分离过滤系统

2.增压系统

3.干燥系统

4.控制系统

5.计量充装系统

机组型号为YC1500-74型撬装式井口气回收处理装置。为了更好地适应井口气回收的现场条件，进气系统，采用高压洗涤罐将气液分离，过滤精度5μm，采用液位控制器自动控制液位；增压系统采用液压活塞式压缩机，可满足3－25MPa的进气压力范围，增压到25MPa，比传统机械增压方式更节能，且无泄漏，故障率低、可靠性高且维修简单；干燥系统采用A、B塔分子筛不间断工作的模式，可以干燥与再生同时进行，最大干燥能力为3500方/小时，露点为－55℃；控制系统采用PLC逻辑控制程序控制，对进气、增压、干燥等各个工艺过程进行控制，实现无人值守、自动开/停机控制，通过变频电机，实现对撬组回收气体能力的控制（气量10000～40000标方/天、液量0～50方/天）；计量充装系统采用部件整体采购模式，符合国家关于计量方面的要求，计量范围：0～2400方/小时。

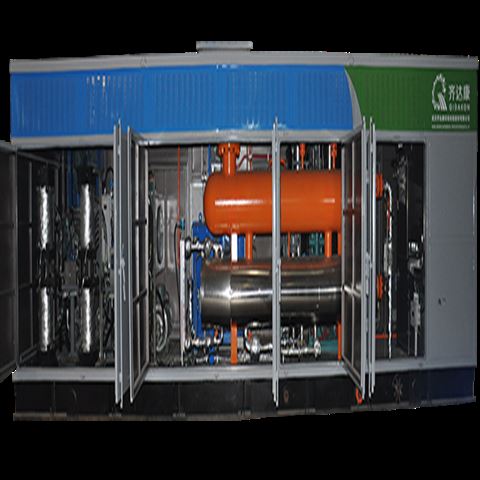

这五个系统布置在一个撬上，实现可移动功能，现场安装周期短，且安装简单。

■工艺流程示意图

■井口气回收撬主要技术参数
