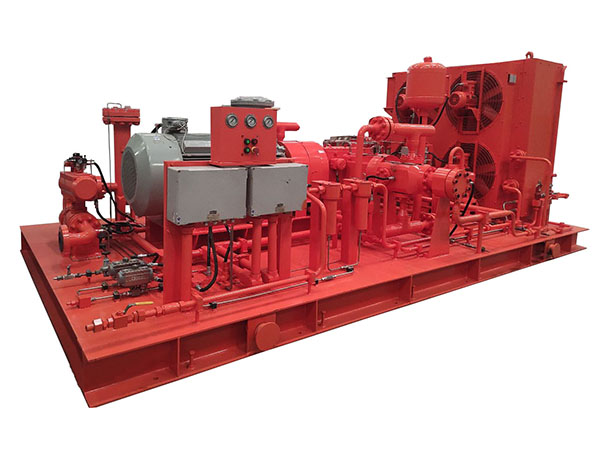

◆往复式天然气压缩机技术参数
天然气处理范围 | 5000Nm³/h |
传动方式 | 膜片联轴器直联 |
装置适用场合 | 油田、加气站 |
流通介质 | 含液、天然气(不含H2S) |
基础要求 | 混凝土基础水泥:沙:石子=1:2:4 |
结构方式 | 橇装式 |
进气压力 | 5-7MPa |
排气压力 | ≤25MPa |
进气温度 | 5-30℃ |
排气温度 | 不高于环境温度15℃ |
冷却方式 | 风冷 |
气缸润滑方式 | 少油润滑 |
压缩列数/级数 | 2/2 |
压缩缸数 | 4 |
驱动电机功率 | 250KW |
机组转速 | 985r/min |
外形尺寸 | 5.7m×3.13m×2.25m |
◆往复式天然气压缩机工作原理
该天然气压缩机为往复活塞式。它通过曲轴、连杆及十字头将回转运动变为活塞在气缸内的往复直线运动,并由此使工作容积作周期性变化,周而复始地完成吸气、压缩、排气和膨胀四个循环。
对于气缸盖侧工作容积,活塞由外止点向曲轴方向移动时,进气阀开启,排气阀关闭,气体通过进气阀进入气缸;活塞由内止点向外止点移动时,进气阀和排气阀均关闭,随着气缸内的气体被压缩压力逐渐升高,当压力超过排气阀外的气体压力时,排气阀开启,高压气体排出气缸;活塞移至外止点时,排气结束。对于气缸轴侧工作容积与盖侧工作过程相反。对于多级压缩机,上一级排出的气体经冷却分离后被送到下一级,再进行压缩,最后一级排出的气体经冷却分离后输出,向用户提供压缩气体。
