■ 撬装式井口气回收处理装置简介
本套设备主要用于低效井、试采井以及边远井的井口天然气回收，就地产出成品CNG。本回收处理装置由七大系统组成：
◆进气分离系统
◆增压系统
◆干燥系统
◆控制系统
◆充装计量系统
◆燃料气供给系统
◆房体系统
为了更好地适应井口气回收的现场条件，进气分离系统采用高压分离器将气液分离，采用液位控制器自动控制液位；增压系统采用液压活塞式压缩机，可满足3-25MPa的进气压力范围，增压到25MPa，比传统机械增压方式更节能，且无泄漏，故障率低、可靠性高且维修简单；干燥系统采用A、B塔分子筛不间断工作的模式，可以干燥与再生同时进行，最大干燥能力为1800Nm3/h，露点为-55℃；控制系统采用PLC逻辑控制程序控制，对分离、增压、干燥、计量、仪表风等各个工艺过程进行控制，实现无人值守、自动开/停机控制；充装计量系统采用质量流量计，符合国家关于计量方面的要求，计量范围：1～4000Nm3/h；机组配有整体防雨房体，所有工艺设备均置于房体内，其具备防雨、防风沙、保暖等措施。
这七个系统布置在一个橇上，实现可移动功能，现场安装周期短，且安装简单。
■ 撬装式井口气回收处理装置的主要技术参数
技术规格 | 设备型号 | ||
YC1000-44 | YC1500-74 | YC1500-135 | |
结构形式 | 橇装式 | 橇装式 | 橇装式 |
进气压力（MPa） | 3-20 | 3-20 | 3-8（3-20） |
排气压力（MPa） | 25 | 25 | 25 |
处理气量（Nm3/d） | 10000-20000 | 20000-50000 | 20000-50000 |
处理液量（t/d） | 20 | 50 | 50 |
电机功率（kW） | 22+22 | 37+37 | 45+45+45 |
总功率（KW） | 70 | 110 | 170 |
油箱（L） | 600 | 1000 | 1000 |
计量范围（Nm3/h） | 1-4000 | 1-4000 | 1-4000 |
外形尺寸（m） | 6.6×3×3 | 9×3×3 | 10×3×3 |
重量（t） | 18 | 22 | 24 |
■ 产品图片

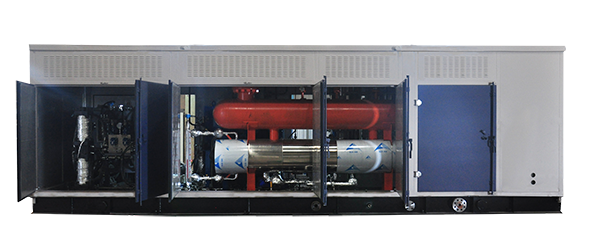

YC1000-44型井口气回收处理装置

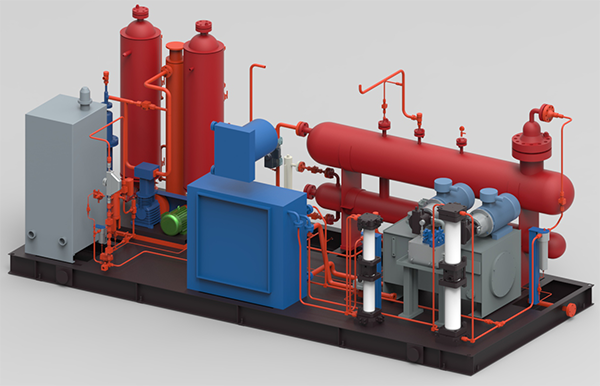

YC1500-74型井口气回收处理装置

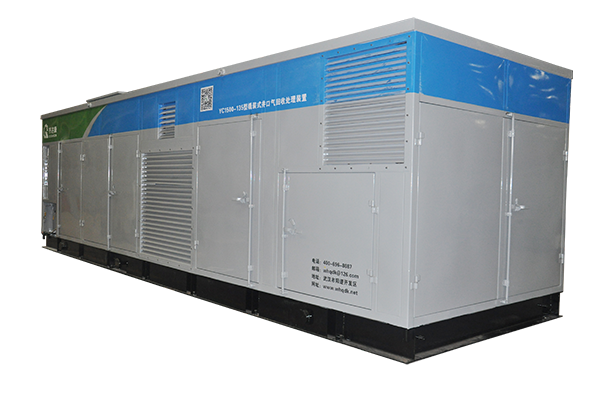

YC1500-135型井口气回收处理装置

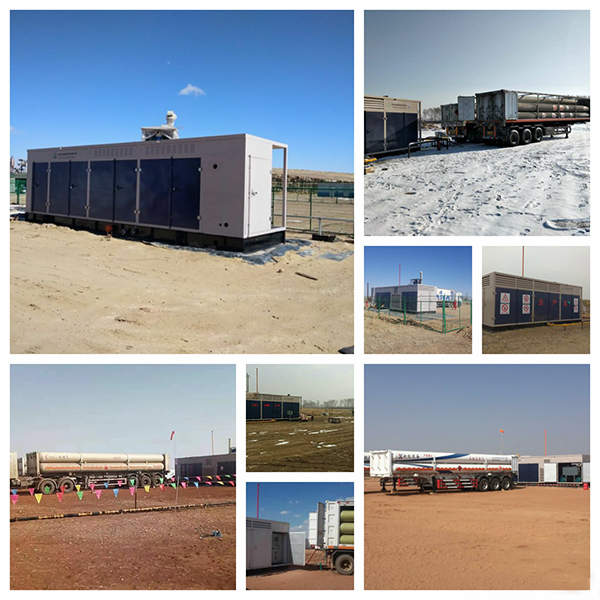

■ 部分现场使用实例
