1.适用工况
(1)井口气组份:CH4≥85%(非含硫天然气);
(2)井口压力:3-20MPa;
(3)排气压力:25MPa;
(4)日产气量:10000-30000Nm3/d ;
(5)日产水量:0-100t/d;
(6)需分离、干燥、计量并整体橇装,且方便现场安装和移动。
2.井口气回收设备流程:
井口天然气(3-20MPa)从入口管线进入回收设备体,首先经过进气分离器进行气、液两相分离,分离出的气体进入过滤器进行过滤,分离出的液体排出设备外;过滤后的气体进入一级气缸进行压缩,压缩后的气体经过冷却器冷却后进入一级气液分离器进行分离;分离出的气体进入二级气缸压缩至25MPa,经过冷却器冷却后进入二级气液分离器进行分离;分离后的气体进入分子筛干燥器前置过滤器进行过滤,过滤后的气体进入分子筛吸附塔进行吸附,干燥后的气体经过后置过滤器过滤,过滤后的洁净干气经质量流量计计量后通过加气软管充入CNG槽车。
燃料气流程:
井口经增压脱水后的部分高压干气首先进入水浴加热器进行加热,然后进入一级减压阀进行第一次减压,减压后的气体再进入二级减压阀进行第二次减压,减压至0.4MPa后出井口气回收设备,最后经燃气发电机前调压阀组调压至0.1MPa后进入燃气发电机发电。
污水流程:
井口气回收设备分离出的污水输送至污水罐储存,污水罐设装车潜液泵,定期装车外运至污水处理站进行集中处理。
3.井口气回收处理设备技术参数
技术规格 | 设备型号 | ||
YC1000-44 | YC1500-74 | YC1500-135 | |
结构形式 | 橇装式 | 橇装式 | 橇装式 |
进气压力(MPa) | 3-20 | 3-20 | 3-8(3-20) |
排气压力(MPa) | 25 | 25 | 25 |
处理气量(Nm3/d) | 10000-20000 | 20000-30000 | 20000-30000 |
处理液量(t/d) | 20 | 50 | 50 |
电机功率(kW) | 22+22 | 37+37 | 45+45+45 |
总功率(KW) | 70 | 110 | 170 |
油箱(L) | 600 | 1000 | 1000 |
计量范围(Nm3/h) | 1-4000 | 1-4000 | 1-4000 |
外形尺寸(m) | 6.6×3×3 | 9×3×3 | 10×3×3 |
重量(t) | 18 | 22 | 24 |

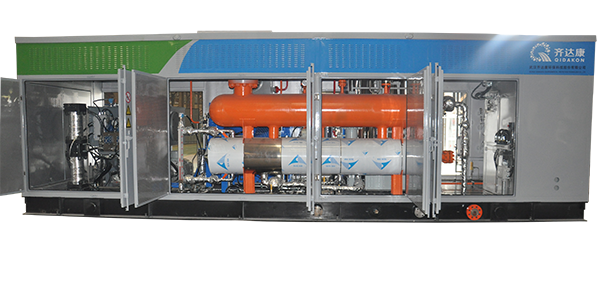

4.橇内主要设备系统:
(1)两相分离器
(2)燃料气系统
(3)液压活塞式压缩机
(4)脱水干燥器
(5)防爆电器控制系统
二、车载式井口气回收设备
1.产品概述:
干燥系统移动式井口气回收设备系统主要由YC1000-45型采油车(采气车)、运输槽车、天然气发电车及污水回收罐等组成。
采油车(采气车)依据天然气采集井场某一区域临近几个井口是低效井,气量不是很大,天然气采集过程时间短,需要经常更换井口等条件背景设计研发的一种新型、使用方便、安全可靠的移动式井口气采集回收装置。通过采油车(采气车)对位置相对较近的几个气井的井口气回收,增压后充到CNG槽车中。当压力降到一定值(例如:4MPa)后,把此井关上,让车载设备再行驶到下一口井,进行回收,如此循环往复,达到降低井口压力,同时让天然气回收利用的效果。采油车(采气车)解决了井场对于偏远井、低效井采气量小、设备转场安装时间长、设备搬运复杂等一系列问题,能够实现设备的快速转场,现场管路的快速连接;气井采集完成,采油车能随开随走,方便客户对井场的偏远井、低效井的开采和管理。
采油车(采气车)由六大系统组成:
进气分离系统
增压系统
控制系统
充装计量系统
燃料气供给系统
进气分离系统采用高压分离器将气液分离,采用液位控制器自动控制液位;增压系统采用液压活塞式压缩机,可满足3-25MPa的进气压力范围,增压到25MPa,比传统机械增压方式更节能,且无泄漏,故障率低、可靠性高且维修简单;干燥系统采用A、B塔分子筛不间断工作的模式,可以干燥与再生同时进行,最大干燥能力为1500Nm3/h,露点为-55℃;控制系统采用PLC逻辑控制程序控制,对分离、增压、干燥、计量、仪表风等各个工艺过程进行控制,实现无人值守、自动开/停机控制;充装计量系统采用质量流量计,符合国家关于计量方面的要求,计量范围:1~4000Nm3/h。
这六个系统布置在一台底盘车上,实现可移动功能,现场安装周期短,且安装简单。
2.技术参数:
设备型号 | YC1000-45 |
结构形式 | 车载式 |
进气压力(MPa) | 3-20 |
排气压力(MPa) | 25 |
处理气量(Nm3/d) | 10000-20000 |
处理液量(t/d) | 10 |
电机功率(kW) | 45 |
总功率(KW) | 75 |
油箱(L) | 600 |
计量范围(Nm3/h) | 1-4000 |
运输尺寸(m) | 12×2.5×4 |
重量(t) | 31 |
