源于齐达康

天然气加气站建设现场的电气接线一定要按施工规范做，很多建站业主不重视，放任施工方偷工减料、随意乱接电线，给后期加气站的正常运行带来一系列问题，液压压缩机的售后服务人员在现场调试的时候，发现某加气站设备的电气接线施工相当不规范。（附图如下）

一、电气安装的规范与否，应从3个方面判断：1、电缆线选择的是否合格。2、电线铺设是否规范。3、接线是否规范。如果这3个方面没引起业主注意会对以后的设备长期正常运行带来很多麻烦。不合格的电线在运行中会烧线,有的电线标示不清楚，有的电线有断头的，该用铠装电缆或者屏蔽电缆的地方不能用普通电缆，因为压缩机里面安装有变频器，信号线很多。如果不按设计标准接线会带来很多信号方面的干扰，从而造成控制不稳定。规范的电缆铺设也很重要，强电电缆和信号电缆应分开，不分开可能会带来信号的干扰。如果现场野蛮施工，在穿线的时候或者把线缆的绝缘部分损伤，或者把线弄断，还有那种似断非断，似损伤非损伤接线，到了后期不仅会出问题，而且查找起来也更麻烦。接线不牢，也更容易出故障。电缆接线的时候凌乱的安装对查找维修带来很大的麻烦。

二、关于接线不规范，的确会给设备后期的运营带来很多困扰。使用我司液压压缩机设备的部分现场有过这方面的教训。例如：第一类：宁夏吴忠某站的电机接线不好，45KW电机空载电流为50A，重新接线后变为45A；大漠建化厂某站的机器调试的时候出现触摸屏显示异常，重新接线后正常；石河子某站的设备调试后一周风机空开经常跳，更换了电线后正常；锦州某站的浓度传感器波动大，服务人员现场维修检查时发现信号线是从两个电缆里面分出的两根线，换线后正常；大庆某站的风机经常出现变频器过载保护，发现屏蔽网和主线有轻微虚接；第二类：接线不注意，沈阳某站的电缆标号不对，经常烧电机主线，电线绝缘层里面铜线氧化。

三、电气施工注意得比较好的加气站，小故障报警的都很少。设备运行相当稳定，几年也没有什么大问题。施工接线不规范的站点，最初调试的时候会出问题，有的问题也不一定在调试时就能发现，多数情况下运行一段时间会出现一些莫名其妙的小问题。（规范施工与不规范施工的照片附后。）

综上所述，施工的时候电气安装不外乎就是线材本身的质量及线和线之间的安装质量。（压缩撬和电气柜）（我公司设备在公司内部都是经过了10小时以上的负荷运行，电气柜和压缩撬都是配套调试和检查的，在外出现问题的机会也比较少）所以，此次发函请贵司在接线方面引起足够重视。

     规范的施工是设备稳定运行成功的一半。

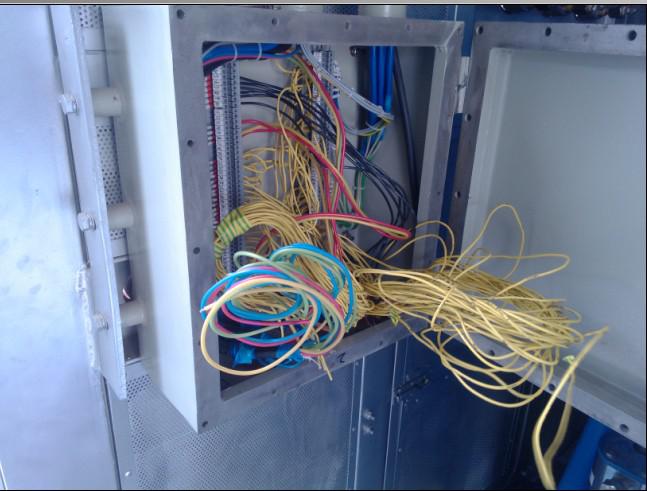

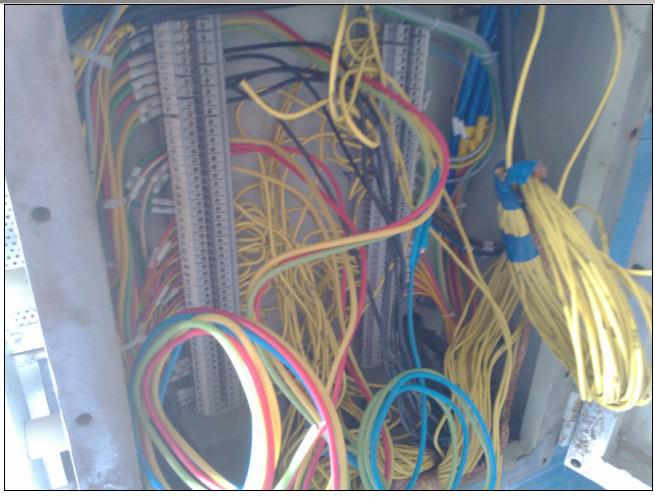

不规范接线案例：

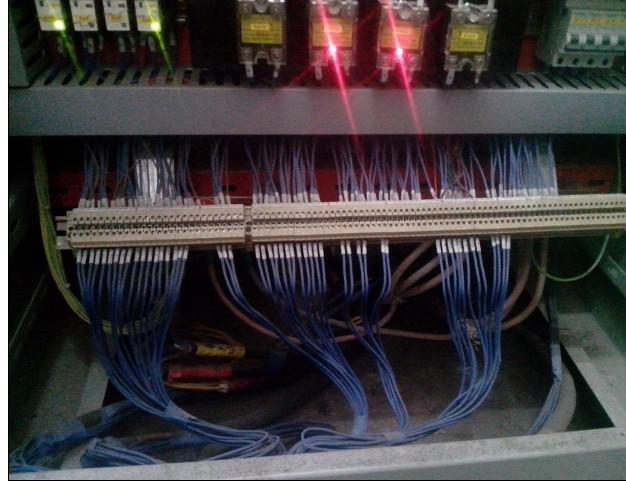

规范的接线案例：

规范接线示例

 齐达康原创，转载请注明出处
