YW型气液混输天然气井口气压缩机液压压缩机是武汉齐达康环保科技有限公司针对井口天然气的工况特点专门研制的,完全能实现井口气气液混输的工艺要求,具有进气范围广、低故障率、低能耗、低泄漏、低噪音的特点。
气液混输液压压缩机适应于油田领域,当气井井流物自喷压力低于管道输送压力时,采用该混输增压设备对井流物进行增压输送,不需要对井流物进行气、液分离。
机组由电动机带动液压泵产生高压油驱动液压缸内活塞运动,通过周期性的改变动力油的流动方向,控制并带动液压缸活塞往复运动,实现气液的吸入和压出,从而实现气液的增压。机组可采用恒功率或变功率控制,根据不同工况合理利用有限功,达到不错功效比,提高功率利用率。
该设备安装简单,无地基要求,可移动重复安装。压力适应范围广,系统不受进气和排气压力限制,对介质无固定要求,对多相流动物可同时进行增压输送。
产品广泛应用于油田伴生气开发、气田生成气开发的气液混输以及其它需要进行气液增压的领域。
井口天然气压缩机技术参数
基本参数 | 压缩介质 | 天然气、水、油混合物 | ||||||
型式 | 液压柱塞式 | |||||||
工作压力 | 井口自喷压力 | |||||||
工作温度(℃) | -20-40 | |||||||
排气温度(℃) | 小于环境温度+13℃ | |||||||
噪声(dB) | ≤75 | |||||||
配置参数 | 电机功率(kW) | 进气压力(MPa) | 排气压力(MPa) | |||||
12 | 16 | 20 | 25 | 30 | ||||
75 | 2 | 320 | 220 | 160 | 140 | 120 | ||
3 | 510 | 360 | 280 | 220 | 180 | |||
4 | 760 | 520 | 400 | 300 | 240 | |||
5 | 1080 | 700 | 520 | 400 | 320 | |||
6 | 1420 | 940 | 680 | 500 | 400 | |||
90 | 2 | 380 | 260 | 190 | 160 | 140 | ||
3 | 610 | 430 | 330 | 260 | 210 | |||
4 | 910 | 620 | 480 | 360 | 280 | |||
5 | 1300 | 840 | 620 | 480 | 380 | |||
6 | 1700 | 1120 | 810 | 600 | 480 | |||
110 | 2 | 460 | 310 | 230 | 190 | 170 | ||
3 | 740 | 520 | 400 | 310 | 250 | |||
4 | 1100 | 750 | 580 | 440 | 340 | |||
5 | 1580 | 1000 | 750 | 580 | 460 | |||
6 | 2000 | 1360 | 990 | 730 | 580 | |||
150 | 2 | 620 | 420 | 310 | 250 | 230 | ||
3 | 1000 | 700 | 540 | 420 | 340 | |||
4 | 1500 | 1020 | 790 | 600 | 460 | |||
5 | 2100 | 1360 | 1020 | 790 | 620 | |||
6 | 2700 | 1850 | 1350 | 990 | 790 | |||
数据说明: | 1:绿色框为电机功率数据,有79、90、110、150四档; 2:灰色框为进气压力数据,有2、3、4、5、6五档; 3:黄色框为排气压力数据:有12、16、20、25、30五档; 4:粉色框为各电机功率、进气压力和排气压力工况下对应的天然气排气量数据(假设不含液体的情况下),单位:标方/小时。 5:根据实际用户需求,可进行配置 |

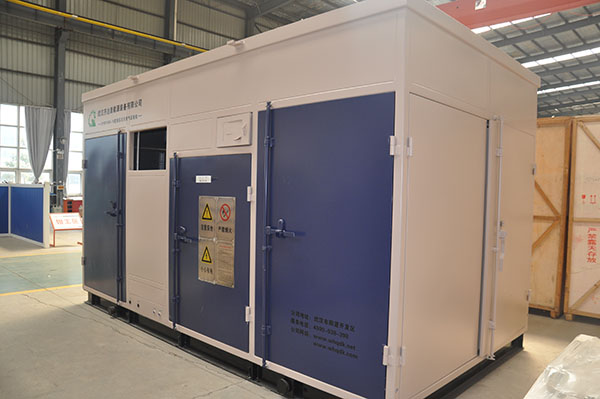

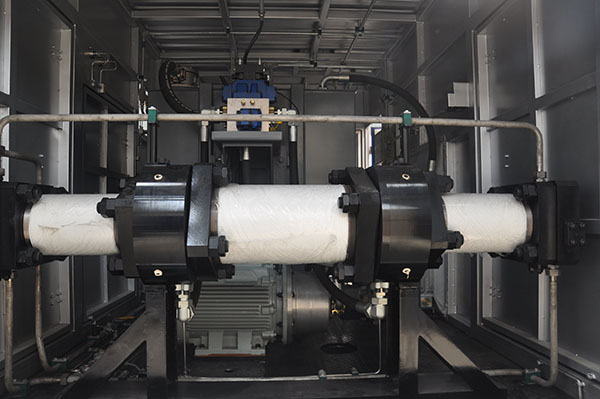

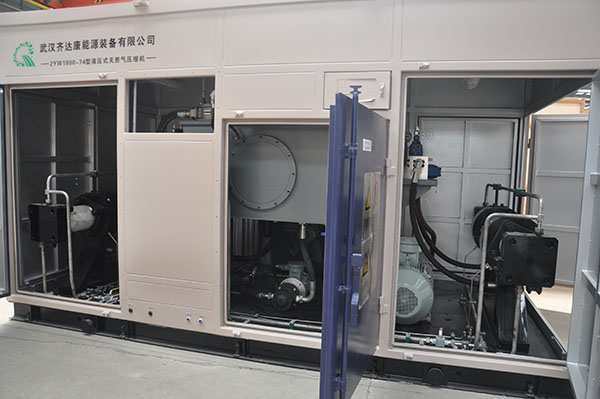

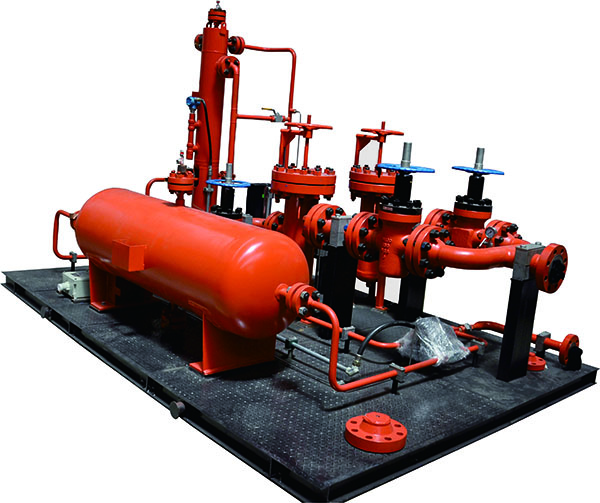

井口天然气压缩机机组照片

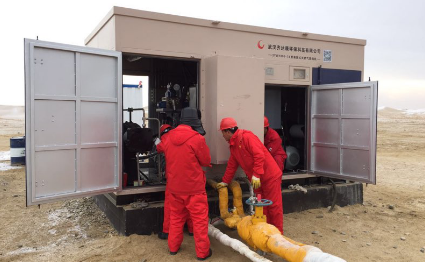

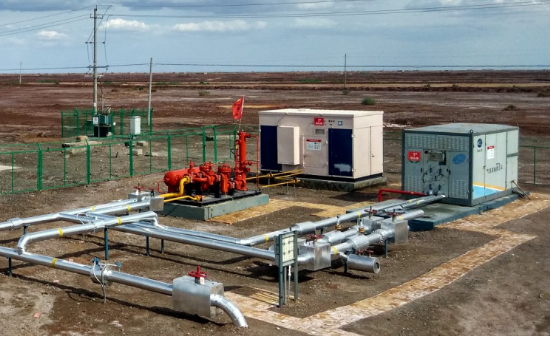

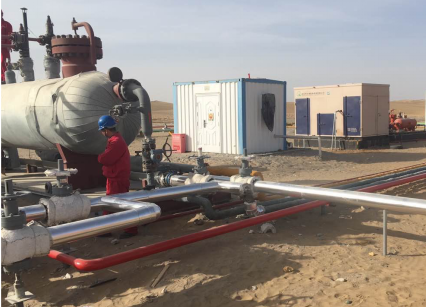

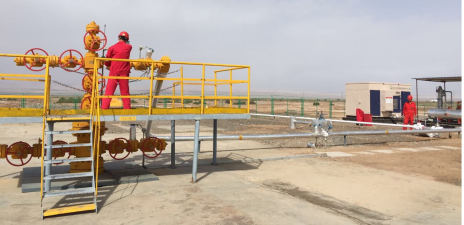

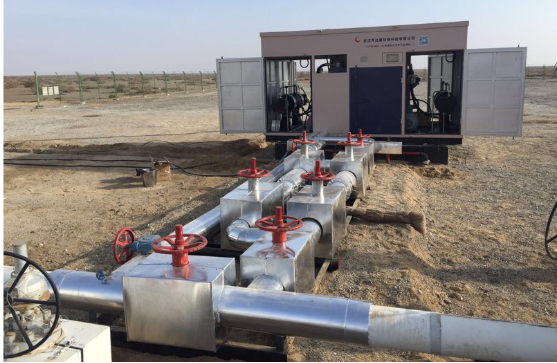

井口天然气压缩机现场实例
