当前国内天然气子站建设中系统核心设备压缩机主要分为三种类型:传统机械式压缩机、液压平推式子站设备系统、液压活塞式压缩机。这三种设备在国内加气子站中均能起到增压作用,但是由于其工作原理及结构形式的差异,它们在加气站中工艺流程有较大的不同,给加气站经营方带来的使用性、经济性有较大差异。其中,液压活塞式压缩机在国内诞生较晚,目前使用数量较少,机械式压缩机在子站中使用最早,使用量最多。但是由于液压活塞式压缩机是专门针对子站工况特点设计,其工艺流程的适应性最强,使用效能最佳,代表了当今子站压缩机的发展方向。
一、传统机械式子站压缩机
其传动模式是:电机带动曲轴旋转,通过连杆、十字头、活塞杆,带动活塞在气缸内作往复运动,实现气体的压缩过程,实现增压目的。如下图:
特点:
1、技术成熟。国内外机械式压缩机有上百年的发展历史。
2、气缸内余隙较大,压缩气体温度较高、压缩效率较低。
3、泄漏量大。曲柄带动活塞高速运转,在气缸设计中填料、活塞环是必要部件,且都有间隙,天然气泄漏不可避免。其中,活塞环泄漏是内泄漏,填料泄漏是外泄漏(目前,填料气体收集成本相当高,国内外基本都未采用),而且泄漏率会越来越大。一般国内暂新压缩机的泄漏率约0.65%,随着使用时间延长,在1%-3%;

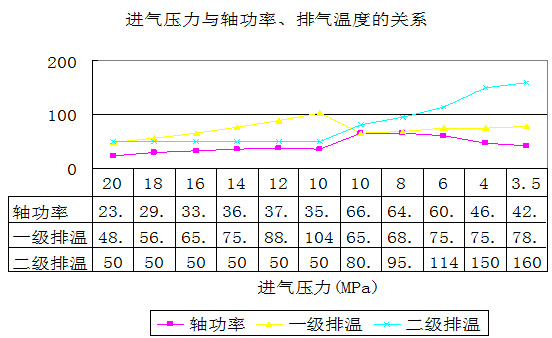

4、能耗较大。选用电机功率较大(75KW或90KW),启动电流也大。因此不能频繁启动。下图是槽车压力与轴功率和排气温度曲线。从图线可以看出,槽车压力在10MPa时,功率最大,其它压力段的无功损耗较多,并且,为了保证电机在空负荷下启动,在停机时要将气缸及管线内的气体放空。
5、维护费用高。易损件多、互换性较差。由于来回高速摩擦,活塞环、支撑环、连杆瓦、填料等都是易损件。这种易损件各生产厂家都不能互换,买了这种设备,往往需依赖其提供配件。
6、噪声大。机组振动大、运转噪音高。在高速运转过程中,各运动部件都有间隙(不然是不能运动的),气阀的高频率启闭,都会产生撞击声;使其裸机噪声大多在90分贝以上。
7、其工艺流程中必需设置较大规格的储气装置。
二、立式液压压缩机(立式气缸)
结构原理:

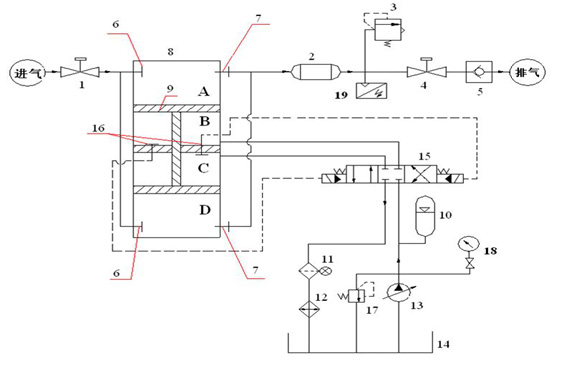

工字形活塞杆将上面气缸分隔为A、B两个腔,将下面气缸分隔为C、D两个腔,如下图:
工艺流程:
①液压站输出的高压油进入C腔,B腔的油回油箱(近似认为回油箱的油压力为0),活塞杆向下运动,槽车内气体进入A腔,(一级进气),而D腔的气体则经压缩后流出(一级压缩),进入冷却器,完成一级压缩过程;当活塞运行到极点时,液压站换向阀将会换向,输出的高压油进入B腔,C腔的油回油箱,活塞杆向上运动,槽车内气体进入D腔,(一级进气),而A腔的气体则经压缩后流出(一级压缩),进入冷却器,完成一级压缩过程
②当两个这样的气缸串联时,就构成了两级压缩。
特点:

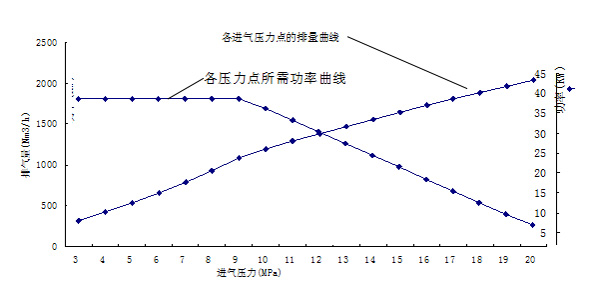

1、节能效果好。一般选用22KW双电机,槽车压力高时为单电机工作,低时为双电机工作。下图是槽车压力各压力点的排量与功率曲线:
2、结构简单。气缸和油缸双缸一体结构,液压油每运行一个行程,都会将气缸壁冷却一次,因此气体和气缸壁的温度较低,不需水套缸冷却;一组气缸只有一级压缩,要想两级压缩需用两组气缸;轴向尺寸相对较短,大于两倍行程,可以立式安装;各支承环和液压活塞环不存在偏磨现象;
3、油泵工作压力较低。由于槽车压力低时,进排气压比较大,需经两级压缩。经过受力分析,所需油压=(排气压力-进气压力)/2;额定压力为31Mpa的油泵工作范围始终在16Mpa以下。
4、噪声低。实测噪声不高于70分贝。
5、几乎无泄露量。设计上回避了填料等结构设计,系统几乎没有泄露点。
6、耗油量极小。油附着在缸壁上形成极薄油膜,使输出气体内含极少量油,尽管如此,设备内还增加了除油器。
7、易损件少。只有活塞环、O形圈等少量易损件。
综上所述,液压活塞式压缩机结构简单,流程适应性强,节能性最好,泄露量小,运行维护成本低。其具体比较见表1。
表1:液压活塞压缩机(立式气缸)与传统压缩机性能比较表:
序号
|
对比项点
|
传统机械式
|
液压活塞式(立式气缸)
|
1
|
易损件数量
|
多(自制件)
|
少(标准件)
|
2
|
相同工况所需电机功率
|
75/90(kW)
|
2×22kW
|
3
|
维修
|
复杂
|
简单
|
4
|
运转成本
|
高(0.064度电/方)
|
低(0.035度电/方)
|
5
|
运转泄露
|
0.7~3%
|
<0.03%
|
6
|
振动
|
大
|
小
|
7
|
裸机噪音(dbA)
|
>90
|
<85
|
以下是我们在武汉的几个加气站现场实测的数据:
生产厂家
|
武汉齐达康
|
进口主机国内配套
|
国产传统压缩机
|
加气站名称
|
江堤中路
|
冶金大道
|
古田一路
|
加气站经营方
|
武汉中能
|
武汉中能
|
武汉大隆
|
工作方式
|
直接增压
|
降压后再增压
|
降压后再增压
|
压缩原理
|
液压式
|
曲柄连杆
|
曲柄连杆
|
电机功率(kW)
|
22×2
|
90×1
|
75×1
|
单位气体用电量(kwH/m3)
|
0.03
|
|
0.064
|
泄漏率
|
0.02%
|
2.0%
(含放空)
|
0.6%
(无放空)
|
噪音(dB)
|
<70
|
>75
|
>75
|
