相比较液压活塞式压缩机和液压平推子站设备系统,齐达康专家团做了详细的分析:

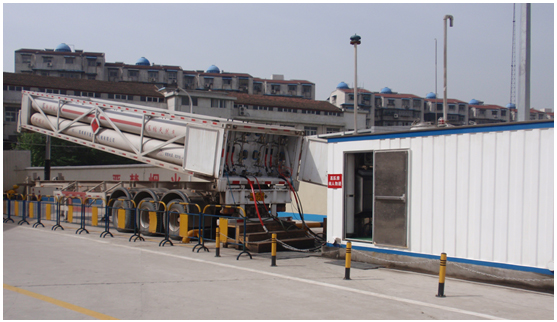

液压平推设备系统工艺的CNG加气子站,由专用槽车、液压工作橇、售气机等组成。其工作原理是:液压工作橇提供高压油,通过一系列控制阀逐次注入专用槽车的每只长管钢瓶内,将长管钢瓶内的天然气以20MPa的恒定压力推出来,从而通过售气机给汽车加气。如下图:左边是专用槽车,右边是液压工作撬。
特点:
(1)节能效果较好。选用电机功率一般为30kW或60kW。但液压系工作压力较高,不低于20MPa。
(2)简化加气站流程。加气站设备只需槽车和液压工作撬系统、售气机即可。占地面积小。单线加气。由于没有储气设备,不能多线加气。
(3)使用专用槽车,与普通槽车不能通用。
(4)液压油中含有专用添加剂,挥发量较大,购买成本较高。通常高压天然气与高压油的相互渗透量还是较大的,如果不是与天然气不相溶的专用液压油,排出的天然气含油量会很大,将直接影响下游设备和CNG汽车的正常运行。
(5)槽车的每支钢瓶内天然气通过液压油推出以后总有一定的剩余量,在回油过程中通过放空口向大气放散,造成损耗及环境污染。天然气泄漏率在1%左右。
(6)排气压力不超过20Mpa,容易造成下游供气不足的情况。
(7)排气量恒定,适应性较差。其排气量由液压油泵的排量决定,进多少油才能排多少气。油泵的排量是恒定的,因而排出的气体量也是恒定的,所以适应加气高低峰能力较差。
(8)由于天然气出口没有冷却,其排出的气体温度相对要高一些。
(9)一次性投资成本最高。
液压活塞式压缩机在国内诞生较晚,目前使用数量较少,机械式压缩机在子站中使用最早,使用量最多。但是由于液压活塞式压缩机是专门针对子站工况特点设计,其工艺流程的适应性最强,使用效能最佳,代表了当今子站压缩机的发展方向。
